一．概述

本仪器依据GB/T 261-2008、ASTM D93、ISO2719标准设计制造。

二．主要技术指标

l 电    源：AC220V 50HZ

l 加热功率：800w

l 点火功率：50w

l 主控芯片：进口可编程控制器（PLC）

l 温控模块：带斜率温度控制器

l 显示屏：7寸进口工业触摸屏

l 打印机：热敏微型打印机

l 直流电源：进口明纬电源

l 检测温度范围：40-300℃

l 温度传感器：德国PT100

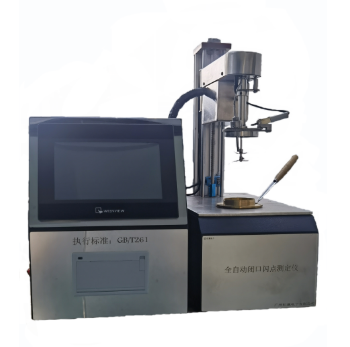

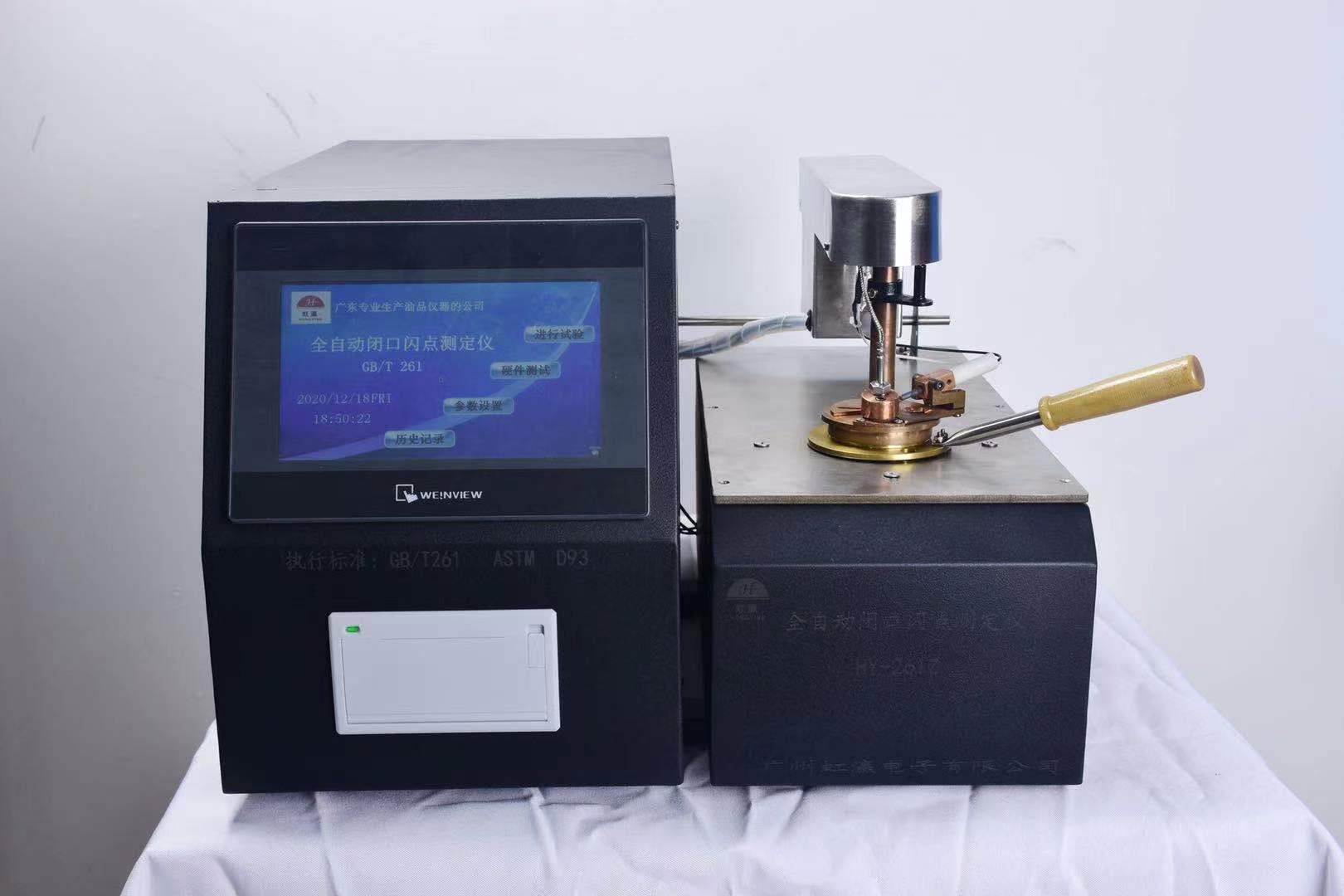

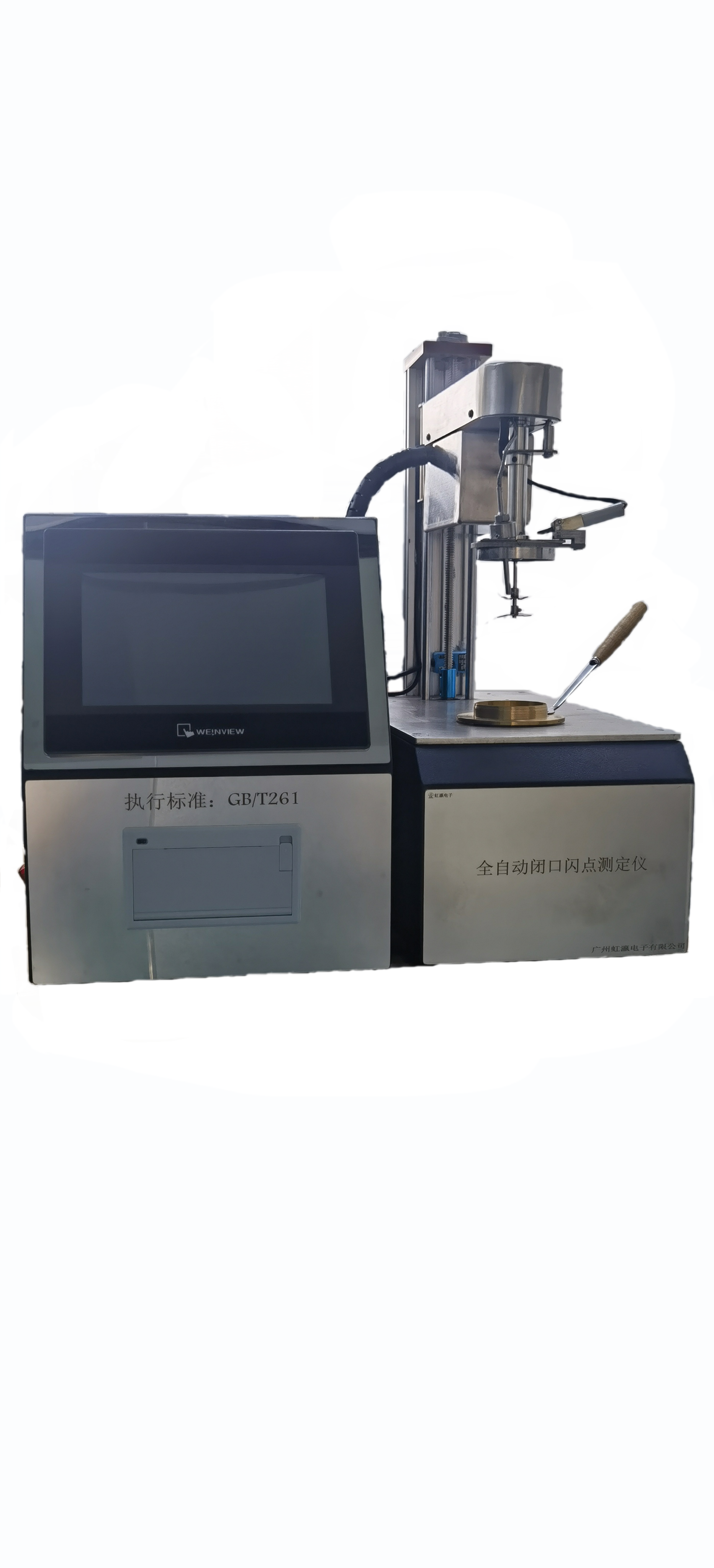

三．仪器结构

该仪器由两部分组成：

1． 闭口闪点测试系统：由可编程序控制器、液晶屏、温控模块、点火头、直流电源、搅拌电机、升降电机、加热系统等部分组成。

2． 闭口闪点钣金架子：由左右部分镀锌板，不绣钢升降台，导热铝柱，铜电镀锅盖等组成。

四．注意事项：

l 将仪器放在工作台上后，接好电源线，注意电源必须有良好的接地措施。

l 经常保持仪器的清洁，防止酸、碱、油污和潮湿。

l 仪器出现故障时，应请专业人员修理，切勿乱拆乱卸。

五.仪器主要功能及操作方法

初始画面

显示内容：仪器名称、国家标准、制造公司、日期。

①【历史记录】：触摸该键可查询近一年之内所做试验的所有记录。

②【参数设置】：触摸该键可以对当前试验进行具体设置，例如，A、B法选择等。

③【硬件测试】：触摸该键可以手动来控制所有机械动作，例如，升降电机，点火等。

④【进行试验】：该键是进行实验时点击，弹出菜单选择实验方法。

当装好样品后，点击进行试验，弹出菜单选择实验方法，输入预闪温度值后点试验开始，进行试验，当产生闪点后，试验自动结束，自动打印及保存数据，风扇运行进行降温。

当前时间              仪器名称以及执行国标号

①             ②        ③       ④

热电偶及KT100断线，用户使用期限已到三种提示界面。按提示处理即可。

历史记录画面：

在初始画面上触摸“历史记录”键就可以进入本页。

①显示：实时的试验记录。

②显示：您查看当前的天数。

③触摸：删除全部历史记录包括当天的试验记录。

④触摸：查看前一天。

⑤触摸：查看后一天。

⑥触摸：返回到初始画面。

①       ②                                  ③

                                                               ④

                                                               ⑤

                                                               ⑥

硬件测试画面

在初始画面触摸【硬件测试】键可以进入本页

在本页可以对仪器的所有的机械动作实行手动操作，以检查仪器各部分动作是否正常。

当前温度                 大气压显示

①

  ④

②

        ⑤

③

⑥

⑦

①【升降电机】：手动控制，触摸一下升、再触摸一下则是降。

②【搅拌电机】：点按一次运行，再按一次停止运行。

③【点火电机】：启动一次后自动停止

④【冷却风扇】：点按一次运行，再按一次停止运行。

⑤【加热器】：点按一次运行，再按一次停止运行。

⑥【点火器】：启动3秒后自动停止

⑦【返回主页】：返回到初始画面

参数设置画面

在首页触摸“参数设置”键进入本页

本页是设置仪器在自动试验时要执行的详细参数

① 数值输入：设定提前点火温度。按标准是写入23℃（±5℃）。

② 数值输入：数值输入：系统检测闪火温度灵敏度，依环境而定；

③ 数值输入：设置到每次点火温度时，提前多少度点火棒开始工作。可

④ 数值输入：试验结束后，散热风扇运行时间。

⑤ 数值输入：此栏输入的数加上预闪温度值就是试验自动停止的温度，

⑥ 数值输入：大气压值修正，在原来大气压值上输入正数是加、负数是减。

⑦ 数值输入：升降电机向下运行时间。单位为秒

⑧ 数值输入：点火电机到达限位后，延时后停止。

⑨ 数值输入：修正温控模块温度偏差，可写入正负数值

⑩ 数值输入：修正PT100在不同温度段的偏差。

①   ④             ②   ⑤             ③    ⑥

⑦                     ⑧                 ⑨

          ⑩      A                               B        C

A 【版本信息】：可查看相应版本，为以后软件升级用，详细页面不介绍。

B 【返回主页】：触摸该健返回主画面

C  显示热电偶温度值，检测闪火点使用。

出厂默认：提前点火为28度，检测跳变1.5度，点火棒提前。0.3度，风机运行1200秒，滞后停止30度。

A法试验设置画面

在首页点击进行试验后，方法选择画面触摸“A法试验”后可进入A法试验设置画面

① 重要提示：仪器外面有个手动旋钮必须确认了之后本次试验才有效

② 【已知试样】：进入已知试样试验

③ 【未知试样】：进入未知试样试验

④ 【退出设置】：返回到初始画面

①

②                                           ③

④

未知试样设置画面

A法试验设置画面里触摸“未知试样”按钮可进入本页

① 数值输入：开始检测的初始温度（40-300℃）

② 数值输入：到此温度时还未出闪点则停止检测（40-300℃）

③ 【试验开始】：设置完成确认开始

④ 【退出设置】：返回到A法设置画面

①

②

③ ④

已知试样设置画面

A法试验设置画面里触摸“已知试样”按钮可进入本页

① 数值输入：设置预期闪点（40-300℃）

② 数值输入：设置油品编号

③ 【试验开始】：设置完成确认开始

④ 【退出设置】：返回到A法设置画

①                                                 ②

③                                                 ④

B法试验设置画面

在方法选择画面触摸“B法试验”后可进入B法试验设置画面

① 数值输入：设置预期闪点（40-300℃）

② 数值输入：设置油品编号

③ 【试验开始】：设置确认开始

④ 【退出设置】：返回到初始画面

①                                            ②

               ③                                            ④

A/B法试验主界面

注意A法转速110r/s,B法转速250r/s。

显示：预先设置好的预闪和实时（温度，闪点）测量的数据

试验终止：在试验过程中，触摸一下，系统会终止当前试验，进入风冷。

未知试验主界面

显示：预先设置好的起始温度和停止温度。

试验终止：在试验过程中，触摸后，系统会终止当前试验，进入风冷

广州虹瀛电子有限公司

地址：广州市增城区新塘镇石新大道236号东润电商基地B栋6楼。

电话：020-22093157

 装箱单

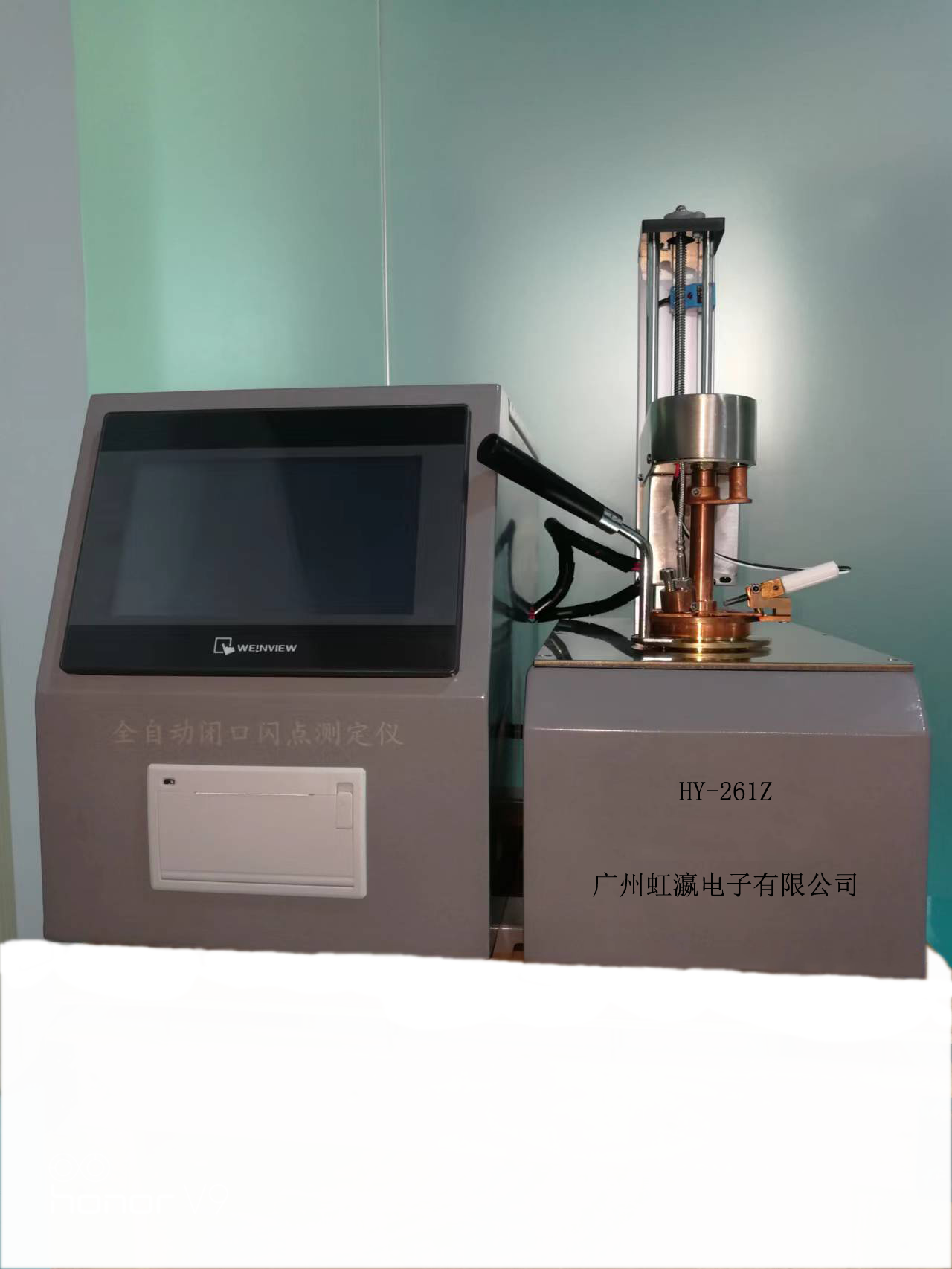

产品名称：全自动闭口闪点测定仪            产品型号：HY-261Z
